Q4: 2.5D工法應用
2.5D工法應用
驅動2.5D加工路徑計算符合以下條件
1.基準線需在同一平面上
2.引導線於各切面均相同型態
基準線六邊形各線段都於同一平面上 |
|
 |
 |
|
引導線於各視角形式均相同 |
||
 |
 |
 |

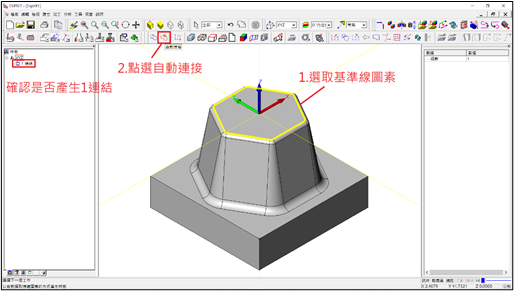

1. 將基準線與引導線各別建立特徵
圖一
圖二
2. 選擇特徵，選擇2.5D工法

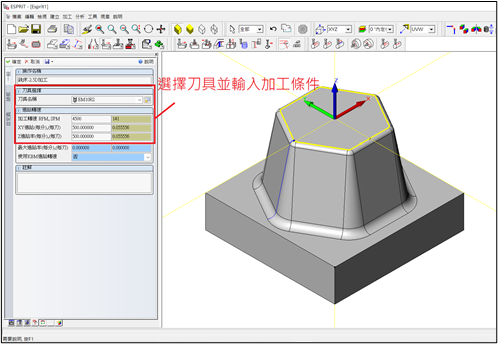

3.選擇刀具設定轉速與進給
4.如下圖提示，選擇引導線(特徵)

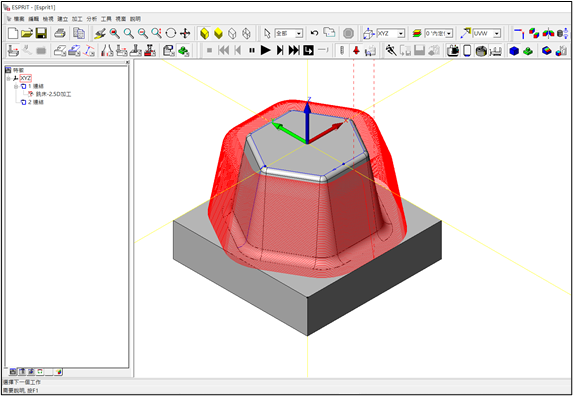

5. 產生2.5D工法路徑
