Q：走刀機台上傾斜刀具加工該如何設定？

A：設定傾斜刀具、加工特徵搭配工作平面設定即可。設定步驟如下:

1.  選擇刀具à設定à傾斜。


2.設定向量:向量X、Y、Z分別填入向量值。

一般走刀式刀塔機台為例:

刀具0度方向(直徑上)為基準，
向量值為1，0，0，當刀具需要傾斜時，
將該刀具需傾斜之角度用三角函數tan做計算，
再將得到之該值填入Z向量欄位內。

PS.填入值需取到小數點後八位以上。

例:tan(30度) = 0.57735026918962576……

分別填入向量數值為：1，0，0.57735026。

3.啟動模擬檢視，刀具設定是否完成 !

4. 特徵建立:

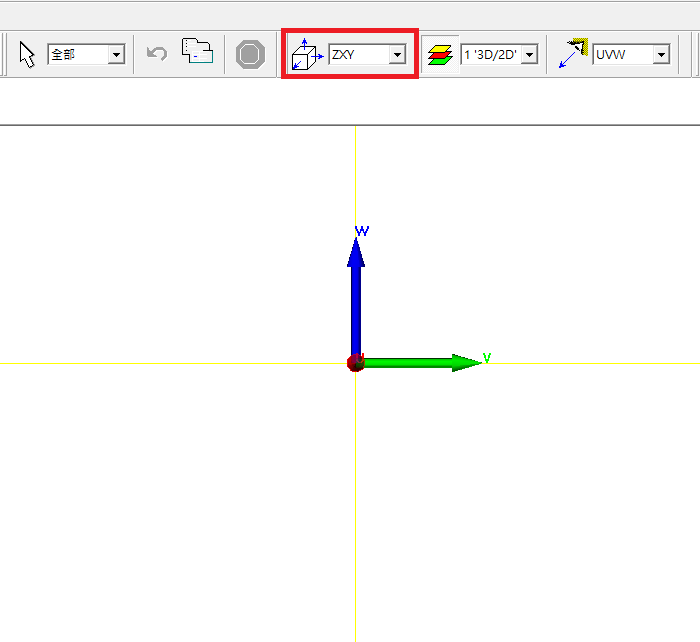

(1)先選擇ZXY工作平面


(2)再使用旋轉UVW功能，將W軸旋轉至30度下刀方向:
選取旋轉UVW功能鍵後
依序使用鍵盤輸入
-30(U的旋轉角度)àENTER鍵
à0(V的旋轉角度)àENTER鍵
à0(W的旋轉角度)àENTER鍵。

5.工作平面設定完成後
即可製作特徵!完成相對應工法設定。
